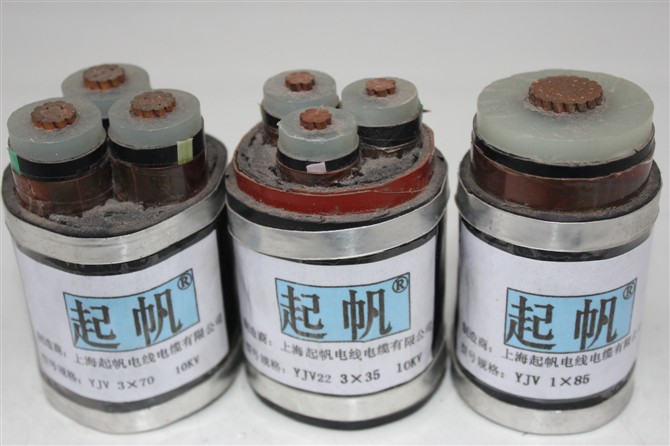

YJV 交联聚乙烯绝缘聚氯乙烯护套高压电缆
YJV 交联聚乙烯绝缘聚氯乙烯护套高压电缆
详细信息



产品介绍：高压交联电缆产品具有传输容量大，工作温度，不受落差的限制，安装敷设方便等特点，广泛应用于工矿企业和城市电网中。高压交联电缆主要用于电力、建筑、工矿、冶金、交通等部门的动力、照明输配电系统，由于聚乙烯是电绝缘性能最好的塑料，加上经过高分子交联后成为热固性材料，因此其电性能好，机械性能和耐热性好。近二十年来，已成为中国中、高压电缆的主导品种，产品适用于6——35KV的各个电压级中它可分为：YJV-交联聚乙稀绝缘聚氯乙烯护套电力电缆，YJV22-交联聚乙烯绝缘钢带铠装高压电缆，YJLV-交联聚乙烯绝缘铝芯钢带铠装高压电缆。
执行标准：GB/T12706-2002
使用特性
    · 工频额定电压U0/U为6kv/10kv～26/35kv。
    · 电缆导体的最高允许工作温度：90℃。
    · 短路时（最长时间不超过5s）电缆导体的最高温度不超过2500C。
    · 电缆敷设时环境温度应不低于00C。
    · 电缆弯曲半径：三芯电缆不小于电缆外径15倍；单芯电缆不小于电缆外径20倍。
电缆额定电压的选择
    · 电缆的额定电压应适合于电缆系统的运行状况，用U0/U（Um）kv表示。
U0－电缆设计用的导体对地或金属屏蔽之间的额定工频电压；
U－电缆设计用的导体间的额定工频电压；
Um－设备可承受的“最高系统电压”的最大值。
产品参数：

导体标称截面
绝缘
厚度
护套
厚度
电缆近似外径
电缆近似重量
20℃
导体
电缆载流量
短路电流
直流
电阻
在空
气中
直埋土壤中
导 体
屏蔽层
铜带
铜丝
mm 2
mm
mm
mm
kg/km
Ω/km
A
A
KA
KA
KA
3×25
3.4
2.4
48
3190
0.727
120
125
3.69
2.958
-
3×35
3.4
2.5
50
3731
0.524
140
155
5.15
2.958
-
3×50
3.4
2.6
53
4396
0.387
165
180
7.31
2.958
-
3×70
3.4
2.7
57
5198
0.268
210
220
10.2
2.958
-
3×95
3.4
2.9
62
6350
0.193
355
265
13.8
2.958
-
3×120
3.4
3
65
7257
0.153
290
300
17.4
2.958
-
3×150
3.4
3.1
69
8383
0.124
330
340
21.7
2.958
-
3×185
3.4
3.2
72
9741
0.0991
375
380
26.7
2.958
-
3×240
3.4
3.3
78
11854
0.0754
435
435
34.6
3.301
-
3×300
3.4
3.4
84
14861
0.0601
495
485
43.1
3.301
-
