一、概述

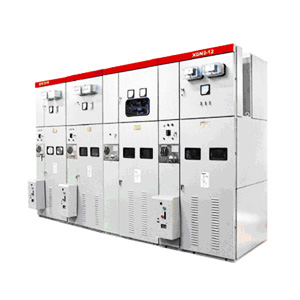

　　XGN2-12箱型固定式交流金属封闭开关设备(简称开关柜)，用于额定电压为3.6～12kV、三相交流50Hz，额定电路630～3150A的电力，系统中作为接受与分配电能之用，特别适用于频繁操作的场合，其母线系统为单母线、可派生处单母线带旁路和双母线系统。
　　本开柜符合国家标准GB3906《3-35kV交流金属封闭开关设备》及国际标准IEC298的要求，并且具有完善的防误操作功能。
　　本开关柜的主开关采用ZN28A-12系列、ZN28-12系列和ZN□-12(VH1)等真空断路器，隔离开关采用GN30-12旋转式隔离开关、GN22-10大电流隔离开关和GN30-10旋转式大电流隔离开关系列产品。

　　二、产品使用环境条件
　　1.环境温度：上限+40℃、下限-10℃；
　　2.海拔高度不超过1000m(超过1000m时可与我公司技术部协商生产)；
　　3.相对湿度：日平均不大于95%，月平均值不大于90%；
　　4.地震烈度不超过8度；
　　5.没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场合。

　　三、结构特征
　　本柜体骨架为焊接式结构，柜内分断路器室、母线室、继电器室，室与室之间完全隔开。本柜断路器的传动拉杆下部与操作机构连接，断路器下出线与电流互感器连接，电流互感器与五隔离开关的接线端子相连接，断路器上接线端子与上隔离开关的接线端子相连接，断路器室还没有压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释放。断路器操作机构在正面左下方位置。本开关柜母线室在柜体后上部。为了减小柜体高度，母线呈品字形排列，以7350N抗弯强度的瓷质绝缘子支持，母线与上隔离开关接线端子相连接。电缆室在柜体下部的后方，电缆室内支持绝缘子可设有监视装置，电缆固定在支架上。对于主接线为联络方案时，本室为联络母线室。本开关柜为双面维护,前面检修继电器室的二次元件,维护操动机构,机械联锁及传动部分,检修断路器;后面维修主母线和电缆终端。在断路器室和电缆室装有照明灯。本开关柜为了防止带负荷分合隔离开关，防止误分误合断路器，防止误入带电间隔，防止带电分接地开关，开关柜采用了相应的机械联锁装置。本开关柜的主开关可采用ZN28A-12，ZN12-12，VS1-12系列真空断路器，SF6断路器以及其它系列真空断路器。操作机构可配用CT17，CT19，CT10，CT8，CD10等。隔离开关可采用GN30-10旋转式隔离开关系列产品。继电保护可选用传统的继电器保护或变电站微机保护综合自动化系统。

　　四、订货须知
　　订货时用户须提供下列资料：
　　1.主结线方案编号及单线系统图，排列图
　　2.二次回路接线原理图，端子排列图，如端子无排列图时按制造厂规定
　　3.开关柜电器元件的型号、规格、数量
　　4.主母线、支母线的材质、规格、否则按制造厂规定供应
　　5.开关柜使用在特殊环境条件，应在定货时提出
　　6.需要附件，备件时，应提出其种类和数量
