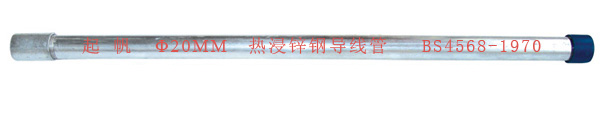

详细信息： 产品名称： 重型精密热浸锌钢导线管 型    号： QF-21BS 执行标准： GB2004.21-2008 BS4568-1970-4 产品用途： 主要适用于高档酒店、高档综合体、文化教育、医疗场所等公共建筑和地铁、隧道、机场等交通建筑民用建筑电气线路管道明装、暗敷工程。 产品说明： 选用内壁刮出毛刺和矫直后的优质精密电焊钢管经热侵锌工艺处理，将内壁的锌层吹至均匀，特别是内壁光滑且不留锌渣等。焊管360度全方位被厚实的锌层所覆盖，大大提高管材的使用寿命。又称“英标导线管”BS导线管！ 产品特性：[光滑易弯不生锈] ● 锌层厚，比一般镀锌板管的锌层厚4倍．具高强耐腐蚀性,是户外潮湿场所用的首选护线管道产品。 ● 内壁光滑，不划伤电线绝缘层．而普通镀锌钢管内壁锌渣多．焊缝毛刺、焊筋高。 ● 机械性能强，抗压力、抗；中击力性能高；易冷弯、不脱锌、不开裂。 ● 不宜在酸、碱、盐等非中性生环境中暴露使用。 ● 具阻燃、导热、导电等特性，对导线有一定的散热作用。 外径 可形成螺纹导管(重型) 关键性能 技术指标 尺寸 公差 壁厚 最小/最大重量（kg/m) 螺纹长度 16 0~0.3 1.4±0.10 0.585/0.594 13.0±3 防腐实验（C) 在硫酸铜4次漫渍试验后， 导管表面无明显变红 20 0~0.3 1.6±0.15 0.682/0.864 14.0±3 耐压试验 在承受750N压力作用下， 导管外表不出现裂缝(重型) 25 0~0.4 1.6±0.15 0.860/1.095 17.0±3 抗弯实验 经受90度弯曲试验后， 锌层不出现裂痕、脱落，焊缝不开裂 32 0~0.4 1.6±0.15 1.133/1.432 19.0±3 电气性能 电阻≤0.05Ω 40 0~0.4 1.8±0.15 1.364/1.654 19.0±3 内表面要求 内焊缝应光滑，焊缝高度<0 2mm， 内壁锌层均匀，无明显锌渣 50 0~0.5 1.8±0.15 1.718/2.082 19.0±3 外观结构 管口边缘平滑，不伤电线绝缘层 注： 此标准等同于IEC61386—21：2002，本系列产品通过皇家英国标准协会BSI认证。
